　金属製品

●　全地中化方式

‹‹　目次に戻る

　ケーブル保護鋼管（KGP）・直管

-		寸　法（単位：mm）
		管の外径	管の肉厚	接合部		有効長	全　長	重　量
		A	t	B	C		L	Kg/本
管の呼び径	80	89.1	2.3	150	75	4,000	4,225	21.9
	100	114.3	2.6	150	75	4,000	4,225	31.9
	125	139.8	3.0	175	75	4,000	4,220	45.3

　ケーブル保護鋼管（KGP）・曲管

-		寸　法（単位：mm）
		管の外径	直　線		曲線部	有効長
		A	S₁	S₂	_C
管の呼び径	80	89.1	325	175	1,000	1,500
	100	114.3	325	175	1,000	1,500
	125	139.8	325	175	1,000	1,500

　ケーブル保護ベンド管

-		寸　法（単位：mm）
		管の外径	直　線		曲げ半径	曲げ角度	管の厚さ
		A	S₁	S₂	R	θ（度）	ｔ
管の呼び径	80	89.1	300	300	600	90	2.3
	100	114.3	300	300	600	90	2.6
	125	139.8	500	500	800	80	3.0
	125	139.8	530	230	1,200	90	3.0

　ケーブル保護鋼管用・継手A

-		寸　法（単位：mm）
		管の内径	直　線		曲線部	全　長
		A	B	C	D	L
管の呼び径	80	91.2	40	200	80	320
	100	116.4	50	250	100	400
	125	142.0	50	300	100	450

▲このページのトップへ戻る

ケーブル保護伸縮性取付管（GPT）

（マンホールの取付用）

-		寸　法（単位：mm）
		接続鋼管外径	構造物取付部	接続鋼管伸縮部	防水パッキング移動部	全　長
		A	B	C	D	E
呼び径	80	89.1	140	450	225	815
	100	114.3	140	450	225	815
	125	139.8	140	475	225	840

ケーブル保護鋼管用ベルマウス

-		寸　法（単位：mm）
		管側外径	マンホール側外径	全長
		A	B	C
呼び径	80	89.1	102	500
	100	114.3	135	500
	125	139.8	160	500

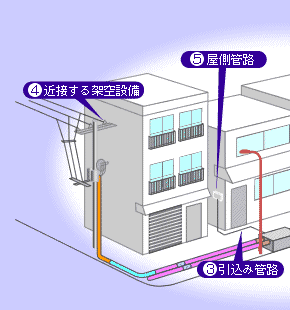

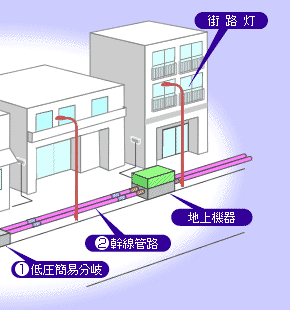

不同沈下対策用管路

No.	設備名	取り扱い品名
No.	設備名	ケーブル内蔵鋼管柱	ケーブル保護鋼管 Ф80〜125 （直管）	ケーブル保護鋼管 Ф80〜125 （曲管）	ケーブル保護鋼管 Ф80〜125 （ベンド管）	ケーブル保護鋼管 Ф80〜125 （立上り保護鋼管）
1	低圧簡易分岐	-
2	幹線管路	-	○	○
3	引込み管路	-	（＊）○	（＊）○
4	近接する架空設備	-			○	○
5	屋側管路	-			（＊）○

No.	設備名	取り扱い品名
No.	設備名	鋼管用継手 Ф80〜125	厚鋼電線管 Ф36〜100	通信用軽量鋼管	低圧分岐用金蓋
1	低圧簡易分岐				○
2	幹線管路	○		○
3	引込み管路
4	近接する架空設備
5	屋側管路		○

（＊）：は殆どのケースで Ф80mmを使用。

パイプベンダーによる曲げ加工
