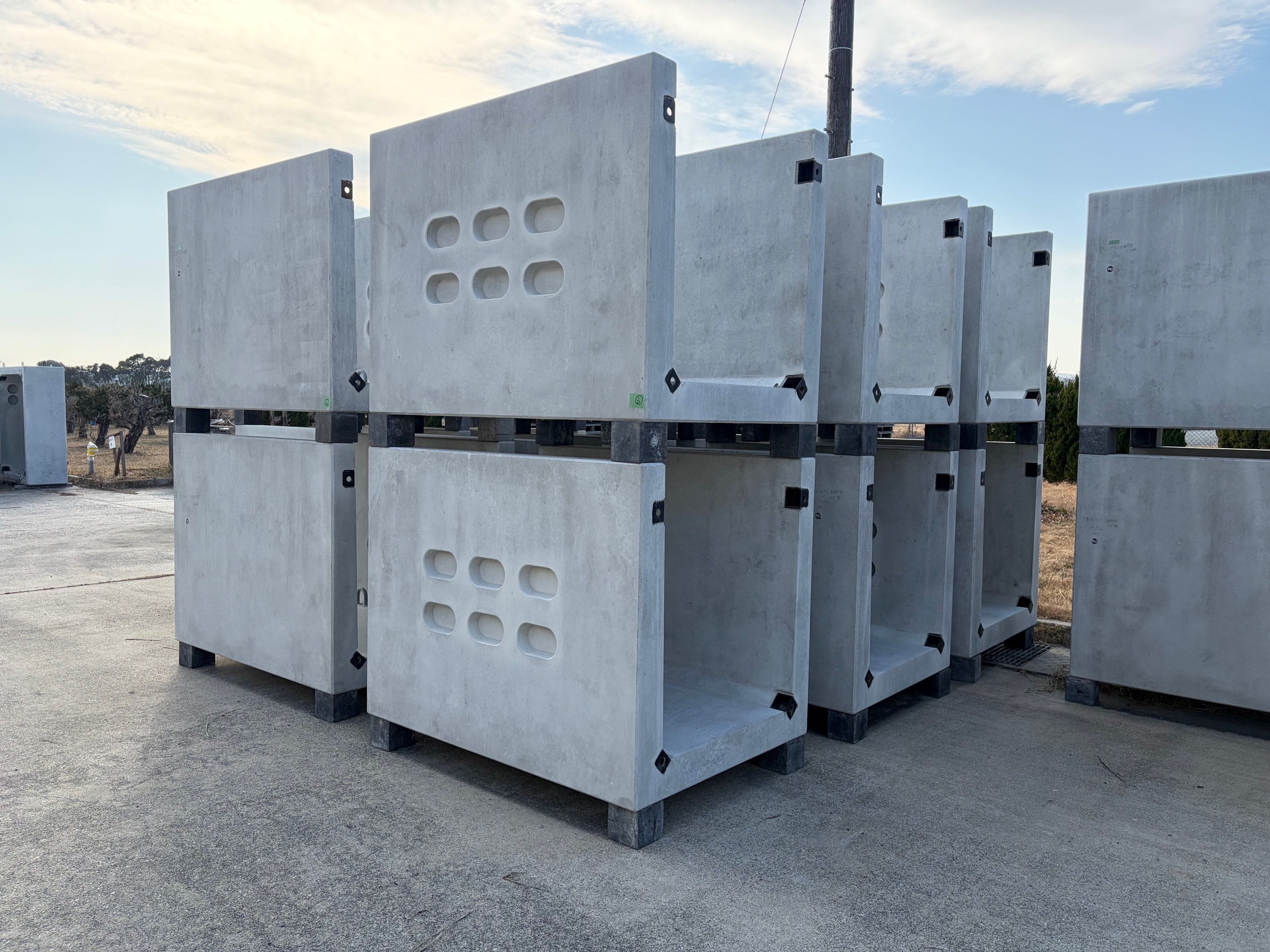

ハンドホール

基本情報

製品名:プレハブ基礎Ⅰ型Uタイプ 1連 H=1100
品番:3420146
全長(mm):1,650(閉塞版含み1950)
設計荷重(N):T-245(P=50kN)
重量(kg):本体1960、閉塞版435(1枚当り)
板厚(mm):120～150
直径(mm):閉塞版管路口φ160、本体側面管路口100×200(楕円形)
仕上:鉄筋コンクリート

製品概要

ハンドホールは地中に埋設された管路内の電力・通信ケーブルを分岐、接続、点検、修理するために設置される鉄筋コンクリート製の桝(箱)として使用いたします。

特長

・マンホールと比べてコンパクト
・ハンドホール上部に取付するブロックの種類により、地上機器(変圧器、開閉器)、ケーブル接続用などに使用可能
・Uタイプ同士の連結ができるため、現場環境に応じた柔軟な対応が可能

主な用途

・電線共同溝の地中管路にケーブルを引き込む際の作業空間として使用
・設置されたケーブルの点検、補修、交換作業
・埋設管路が長径間とならないよう中間地点として設置
