鋼管管路橋

基本情報

製品名：鋼管管路橋
品番：特注品
全長(mm)：17m程度まで（諸条件による）
設計荷重(Ｎ)：諸条件を鑑み個別設計
重量(kg)：諸条件を鑑み個別設計
板厚(mm)：2.3mm～4.5mm
直径(φ)：89.1mm～216.3mm
仕上：溶融亜鉛めっき（鋼管本体　膜厚 84μm 以上）

製品概要

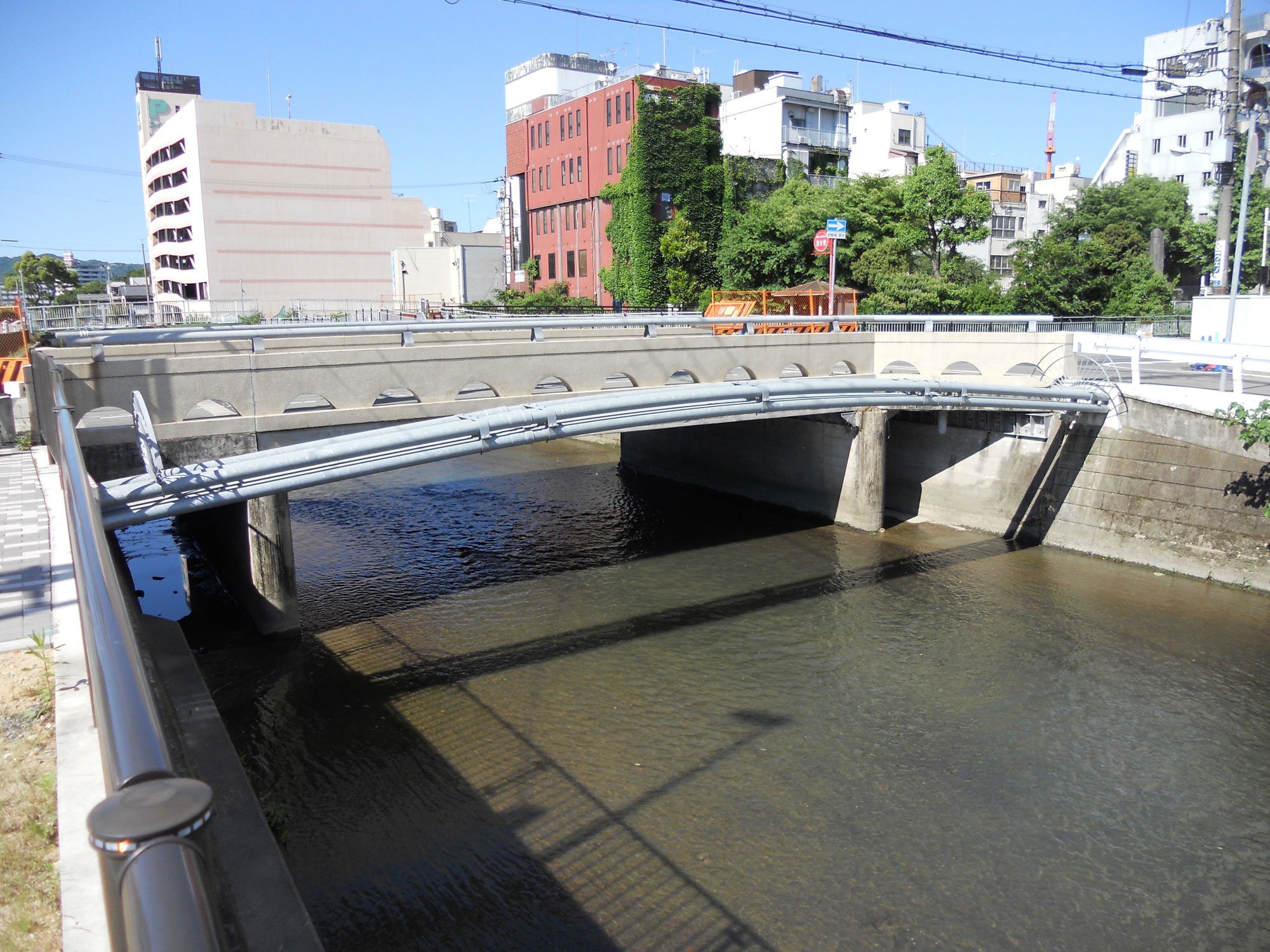

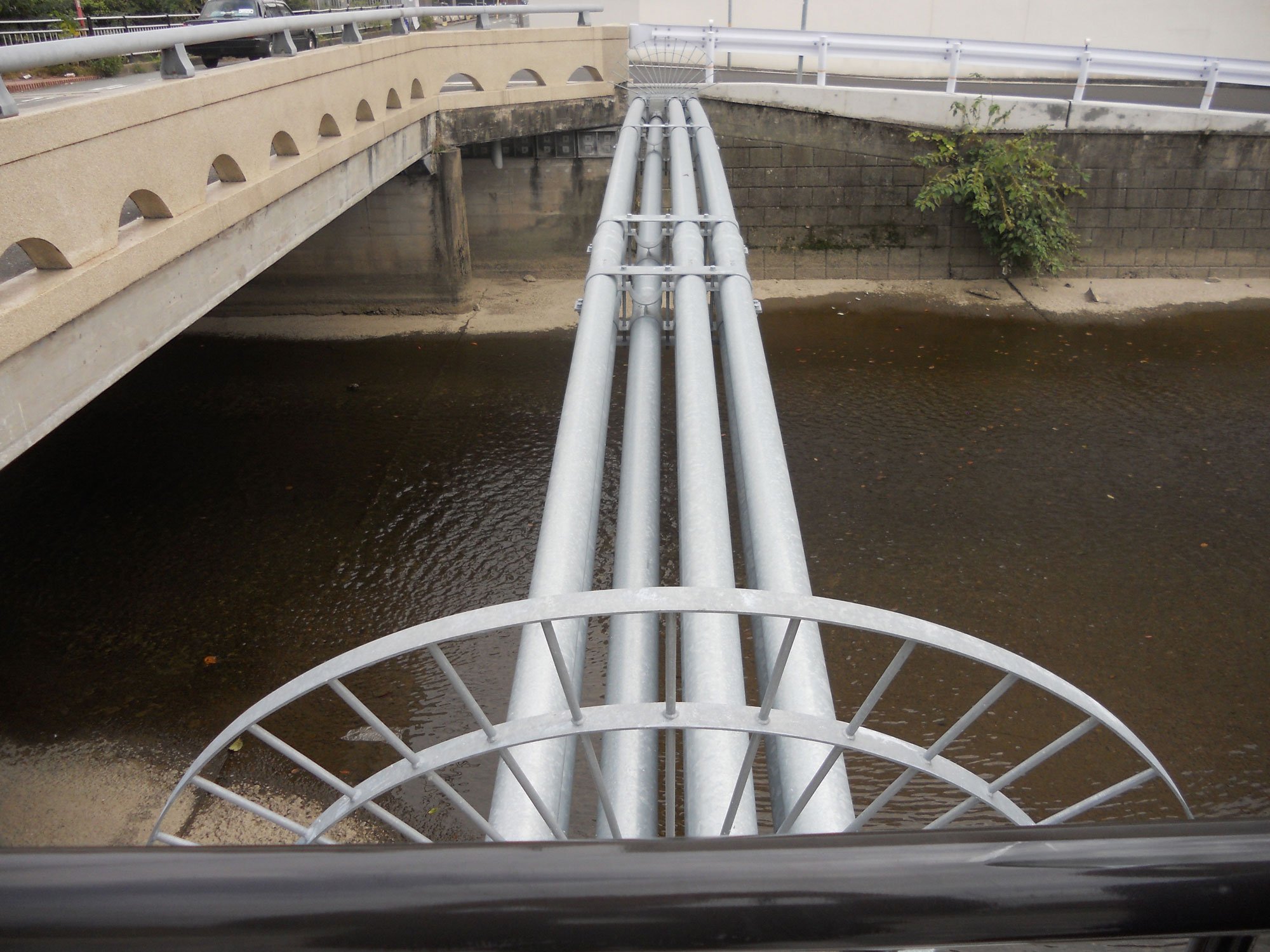

・河川・道路・鉄道等の上空を地中ケーブルで横断が必要な際に、橋梁添架や専用橋方式ではなく、ケーブル保護鋼管単独で横断できる製品です。
・溶融亜鉛めっきによる優れた防錆性能と、軽量かつ高耐荷重な設計により、屋外環境での長期使用に対応します。

主な用途

・電線共同溝
・電力用管路
・通信用管路
・信号、照明用管路

管路橋の特長

①既設橋梁に制約されません。

単独で架設しますので、既設橋梁の強度、スペース等の制約を受けません。

②設置工事が安価です。

別途専用橋を新設しませんので、総合コストは大巾に安くなります。

③工事が容易です。

使用部材が少なく、構造が簡単ですので、容易に管路の組み込みができます。

④架設が簡単です。

レッカー車を使用すれば、路上で管路を組み込み、簡単に架設できます。

⑤美しい曲線管路ができます。

予め、たわみを計算した曲線を付けることにより、美しい外観となります。

⑥保守が容易です。

単独管路ですので、設置後の保守、点検、管理が容易です。
