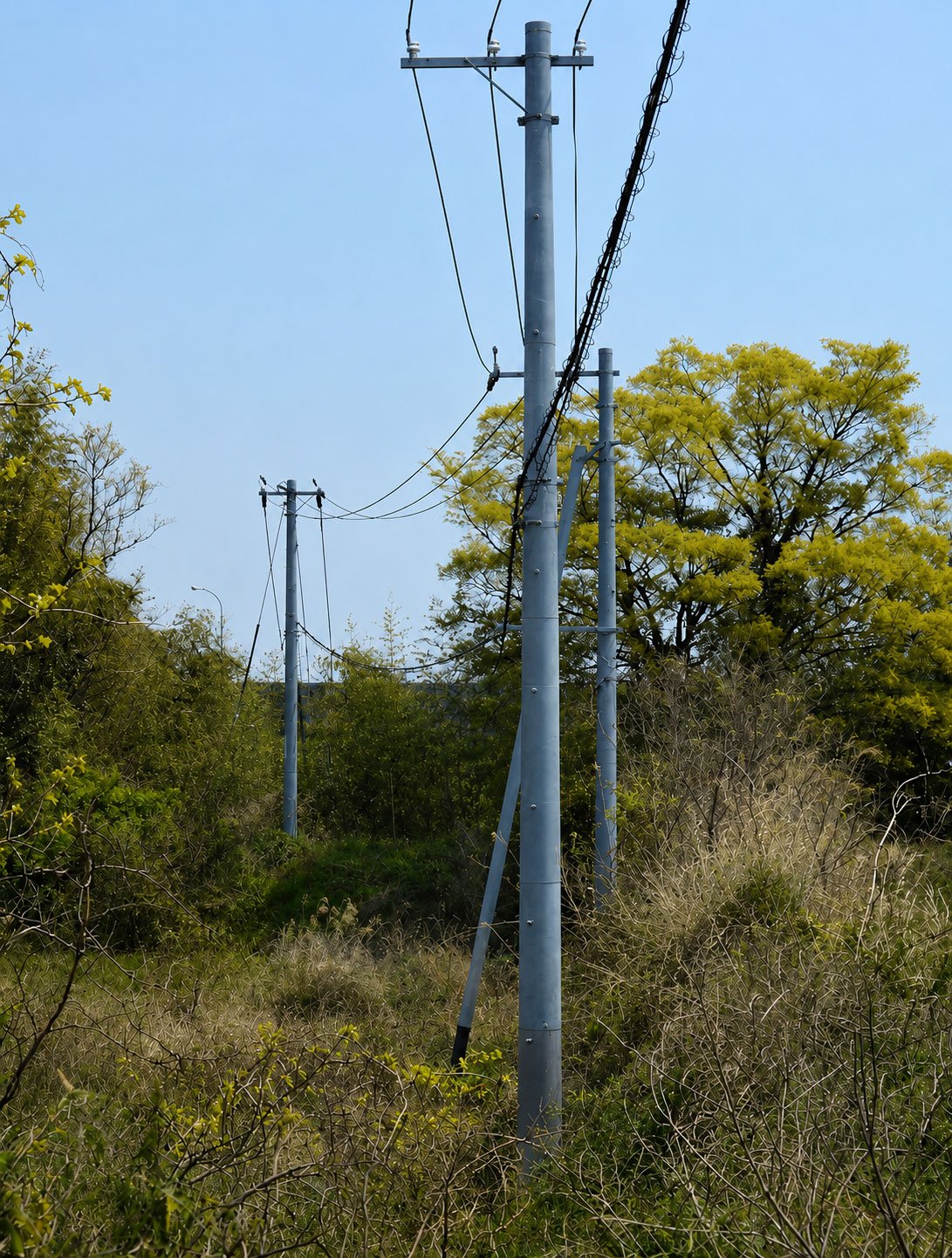

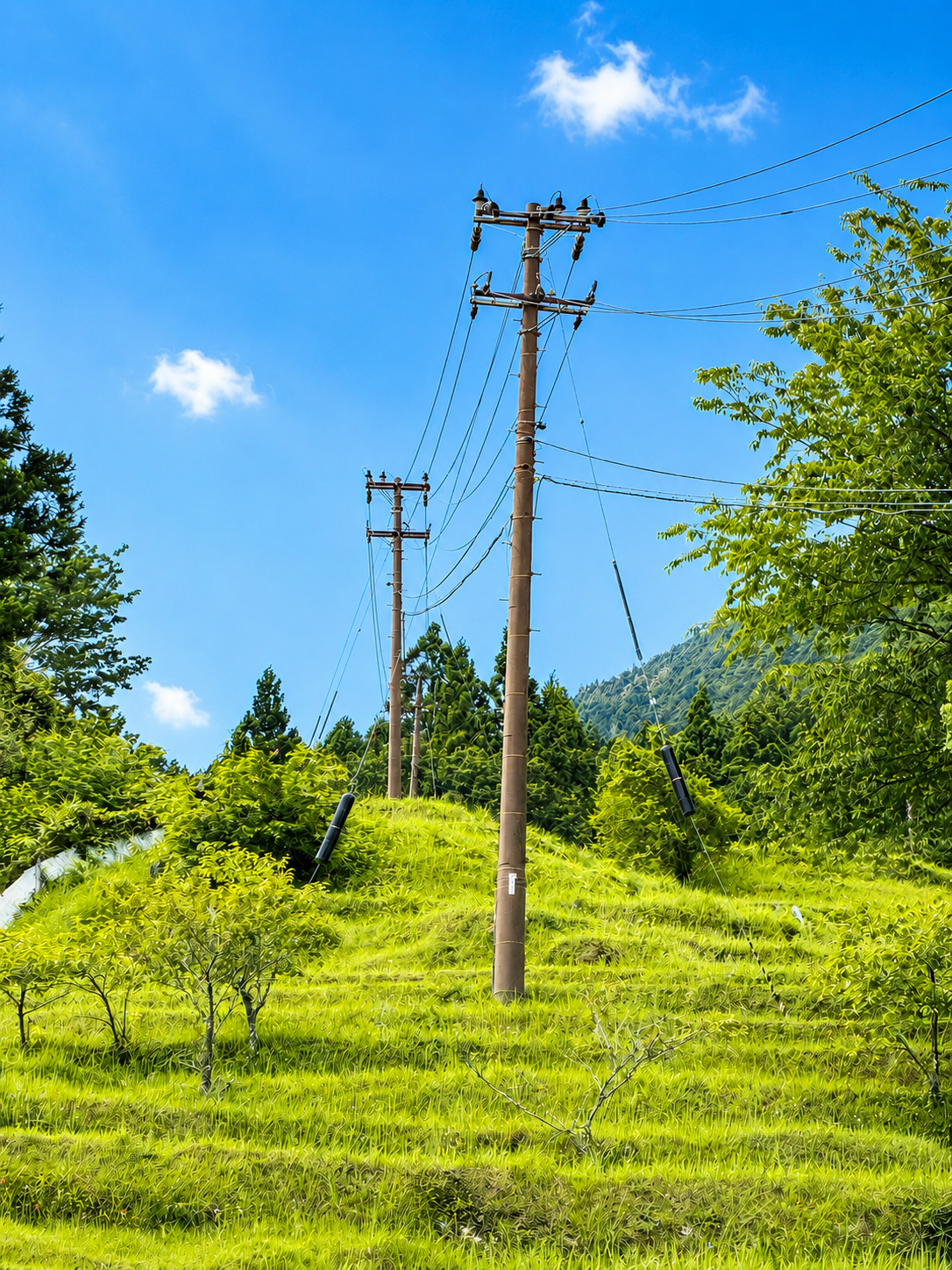

軽量組立鋼管柱
基本情報
キャップ、底板、足場ボルトが1セット付属しています。
構成部材・寸法・重量
| 品名 | 品番 | 柱長L（m） | 設計荷重 | 地際径（mm） | 重量（kg） | |
|---|---|---|---|---|---|---|
| 水平 | 垂直 | |||||
| kN（kgf） | kN（kgf） | |||||
A105 |
30813 |
10.86 |
4.27（435） |
58.2（5936） |
315.8 |
183 |
A106 |
30823 |
12.82 |
4.27（435） |
48.3（5036） |
346.6 |
243 |
A107 |
30833 |
14.73 |
4.27（435） |
43.4（4430） |
371.6 |
311 |
A108 |
30843 |
16.59 |
4.27（435） |
39.2（4004） |
395.6 |
383 |
A109 |
30853 |
18.41 |
4.27（435） |
34.9（3563） |
418.9 |
464 |
B206 |
30863 |
10.65 |
5.96（608） |
92.5（9433） |
348.4 |
219 |
B207 |
30873 |
12.56 |
5.83（594） |
76.1（7768） |
378.4 |
287 |
B208 |
30883 |
14.42 |
5.86（598） |
65.9（6726） |
402.4 |
360 |
B209 |
30893 |
16.24 |
5.74（585） |
56.8（5796） |
425.4 |
440 |
| 種類 | A105 |
A106 |
A107 |
A108 |
A109 |
B206 |
B207 |
B208 |
B209 |
|---|---|---|---|---|---|---|---|---|---|
|
部材の 構成 |
1～5 |
1～6 |
1～7 |
1～8 |
1～9 |
2～6 |
2～7 |
2～8 |
2～9 |
| 部材NO. | 部材長さ（m） | 板厚（mm） | 末口外径（mm） | 元口外径（ｍｍ） | 参考重量（kg） |
|---|---|---|---|---|---|
1 |
2.5 |
2.0 |
162.0 |
209.2 |
23.8 |
2 |
2.5 |
2.0 |
198.9 |
246.1 |
28.6 |
3 |
2.5 |
2.1 |
234.9 |
282.1 |
34.9 |
4 |
2.5 |
2.3 |
269.5 |
316.7 |
43.3 |
5 |
2.5 |
2.5 |
302.8 |
350.0 |
52.5 |
6 |
2.5 |
2.6 |
334.8 |
382.0 |
59.9 |
7 |
2.5 |
2.7 |
365.6 |
412.8 |
67.6 |
8 |
2.5 |
2.7 |
395.3 |
442.5 |
72.8 |
9 |
2.5 |
2.8 |
424.2 |
471.4 |
80.7 |
| 部材の組み合わせNO. | 1と2 |
2と3 |
3と4 |
4と5 |
5と6 |
6と7 |
7と8 |
8と9 |
|---|---|---|---|---|---|---|---|---|
| 標準接合長（mm） | 330 |
380 |
440 |
490 |
540 |
590 |
640 |
680 |
（注）参考重量は足場座等付属品を含まない重量です。
製品概要
長さ2.5Mの載頭円錐型テーパー管を組合せた鋼管柱です。
特長

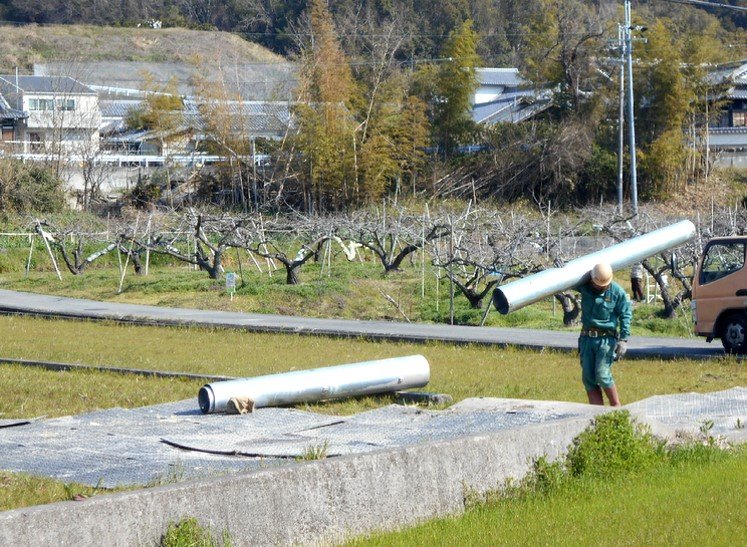

各部材の単位重量が軽いため、山間部等の運搬に適しています。
